如果你打开这篇文章,那么你一定像我一样,对3d打印机充满了兴趣,希望拥有一台属于自己的打印机。近些年来,随着开源硬件的发展,尤其是简单易用的Arduino的出现,使得个人打印机的价格越来越平易近人。虽然它的功能并不强大,打印的精度一般也不是太高。但这些都不回影响我们对他的渴望。
说白了,拥有一台3D打印机,出来跟小伙伴们吹牛都倍有面子。
说了那么多关于3D打印机的,那么,在哪里才能得到一台呢?答案很简单,淘宝啊。好了这次的推送到这里就结束了。。。。。。
好好好,别打我,我认真说就是了。这次我来教大家如何来diy一台FDM的3D打印机。第一步,我们先来了解一下一台完整的fdm3d打印机由哪些零件组成吧。
1、主板,主板是整个打印机的大脑,负责整个打印机的硬件的控制和交流,包括传感器数据的收集,电机的控制,加热装置的控制等。更重要的是,它要负责从SD卡中或串口中读出G-code代码,并根据命令控制打印机各电机的动作。
目前,市场上最热门也是性价比最高的主板莫过于arduino mega 加 ramps1.4的组合了。Ramps,全称RepRap Arduino Mega Pololu,是由两块板组合起来的控制器,市面上也有有爱好者设计的ramps的一体板,不过一般更贵。RAMPS1.4,支持4988或8825等类似型号的步进电机驱动板。并且由于支持开源的固件Marlin和Sprinter缘故,网上可以找到适合各种打印机的固件版本,只要稍作修改,就可以用在自己设计的打印机上。
当然,预算较高的同(tu)学(hao)也可以考虑一下各种闭源的主板。
2、电机。一般来说,FDM的打印机都使用42步进电机,步进电机成本较低,可以精确控制,是做打印机性价比最高的选择。
3、电源。因为打印机的各种部件都是使用低压的直流电,因此需要使用开关电源来降压,通常为12v开关电源或24开关电源。笔者使用的是一款12v21A的开关电源。一般来说,带热床的打印机需要250w-300w左右的电源。笔者使用这款电源主要是因为该电源的交流输入端与直流输出端分别在电源两端,调试时会比较安全,不容易误触到220v的交流电。
4、挤出机,由一个挤出轮与轴承组成,用于将条形耗材挤进喷头中。

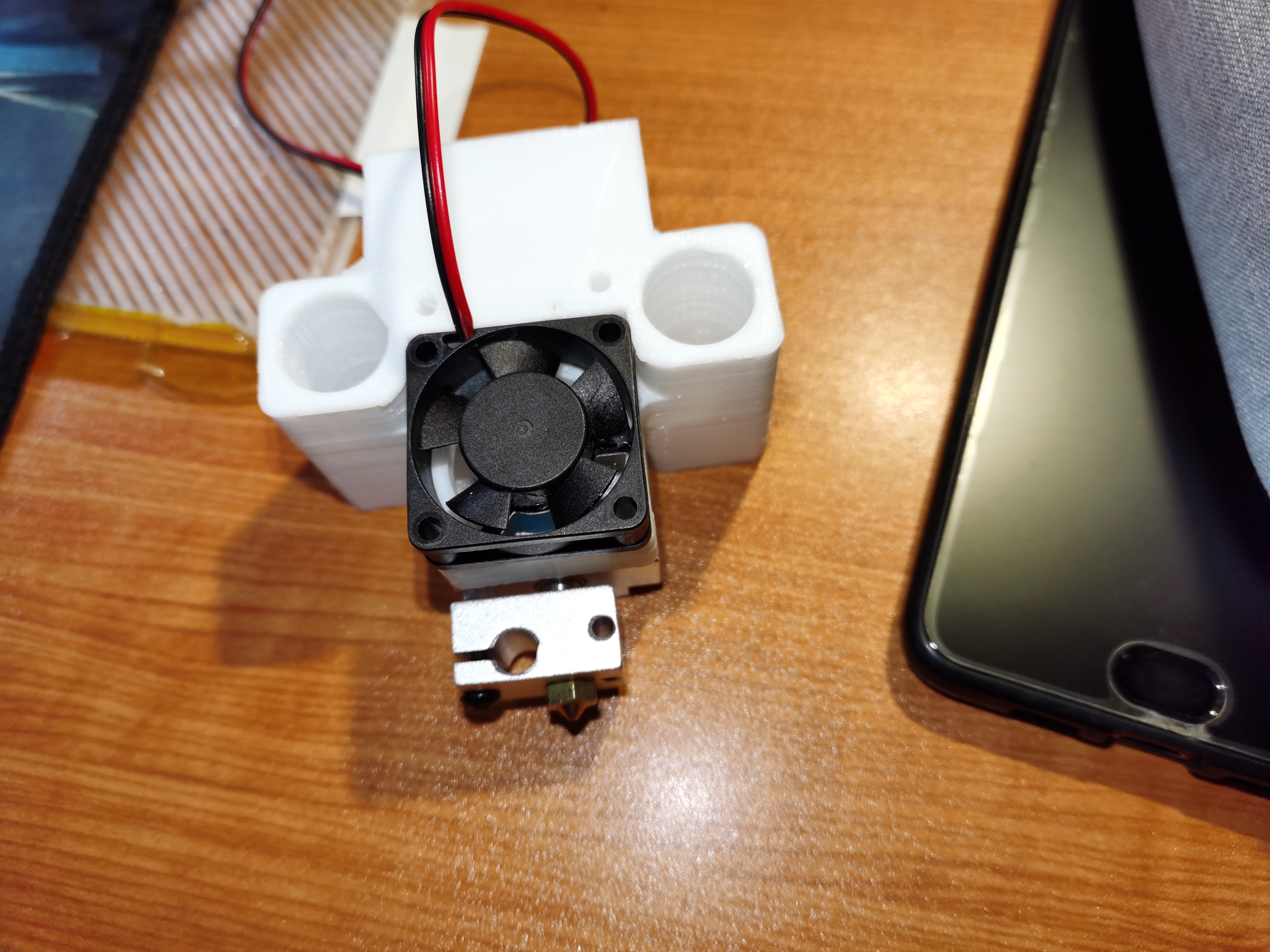

5、喷头,带加热电阻与温度传感器,将耗材加热至半流体状态并通过喷嘴喷出打印。喷头部分主要由加热电阻(用于加热耗材)、散热管(降温,避免耗材在管内融化堵塞)、喷嘴(顾名思义)、以及温控电阻组成,下图的铝块是固定整个结构并负责导热的。
6、限位开关,可用3-6个,用于确定打印机的初始位置。
7、打印托盘,可用热床并覆盖上高硼硅玻璃。热床其实不是必须的,但加上热床可以减少打印时的翘边。
8、打印机的框架,可以发挥自己的想象力做出来。这里笔者用的是比较方便而且也不贵的2020铝型材,将自己想要的长度发给卖家,就可以等快递了。
9、轴承、光轴、丝杆、同步带、同步轮、滑轨等若干。这些的数量跟结构的设计有关,就不一一列出了。
组装:
以下是我的打印机的组装过程,并非教程,仅供参考。由于是以前装起来的,所以过程没有太多照片。
1、使用t型螺母将框架安装好,并将部分原件安装好。
2、安装顶部xy轴的十字结构,由于结构比较复杂,折腾了很久才装进去的。

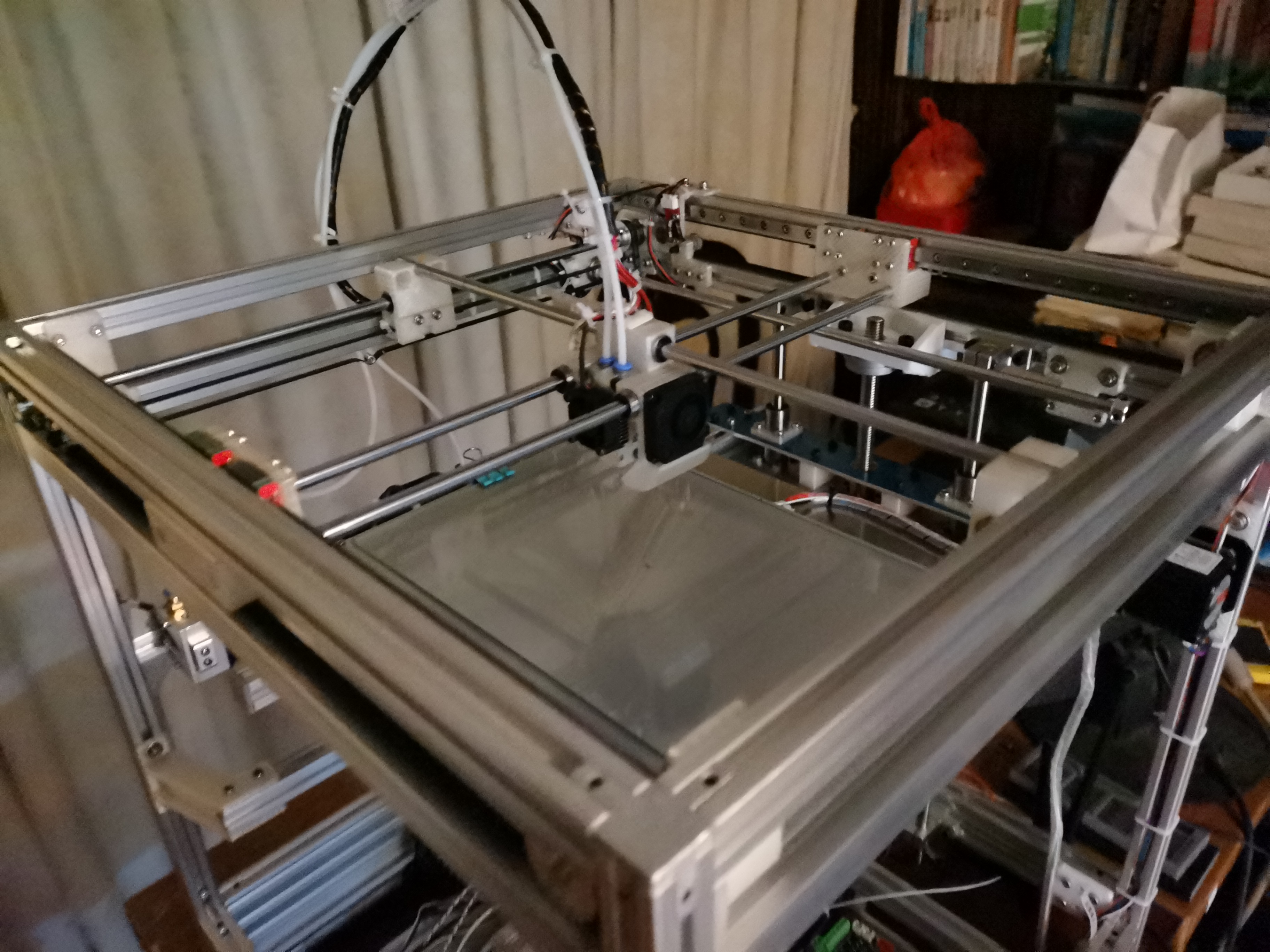

3、把限位开关,喷头等安装到位并理好线。(强迫症请慎重看图)

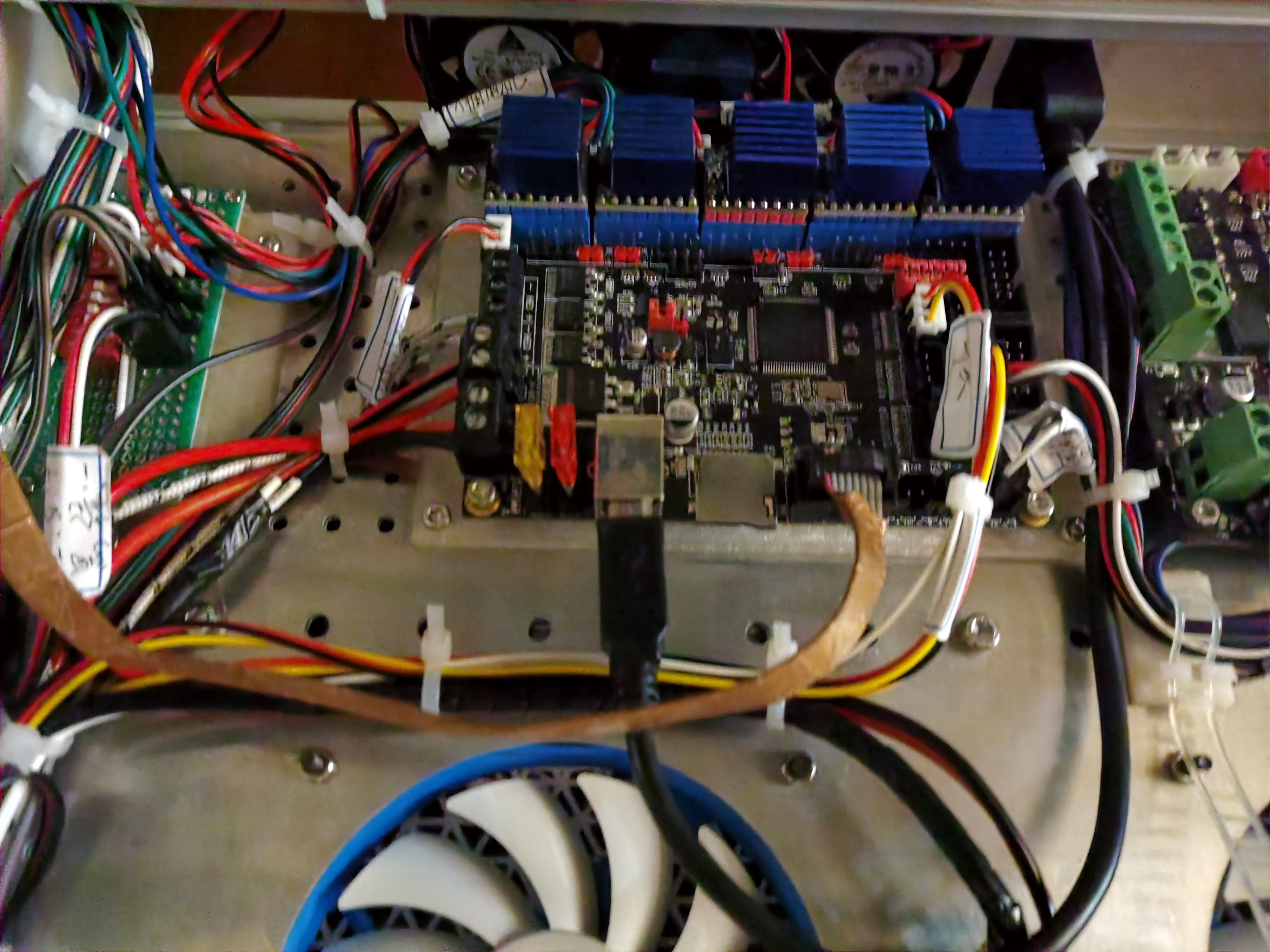

4、安装好后,修改并下载好固件,将固件烧录进主板中。主板通电前记得再次检查接线是否正确再通电。
好了,到这步,只要完成了调试接下来就可以自己进行创作打印了。当然,拥有一台打印机之后,还可以用打印机打印零件来继续改进打印机。由于我一直不满意我打印机上纯手工做出来的十字块,所以自己设计并打印了一个。
嗯,装起来还是像模像样的:)
什么,我的打印机不好看?我的打印机帅到天下无敌好么?(不接受反驳)
